リンクと節点を置く
考えている機構を、画面上にそのまま置いていきます。
できること

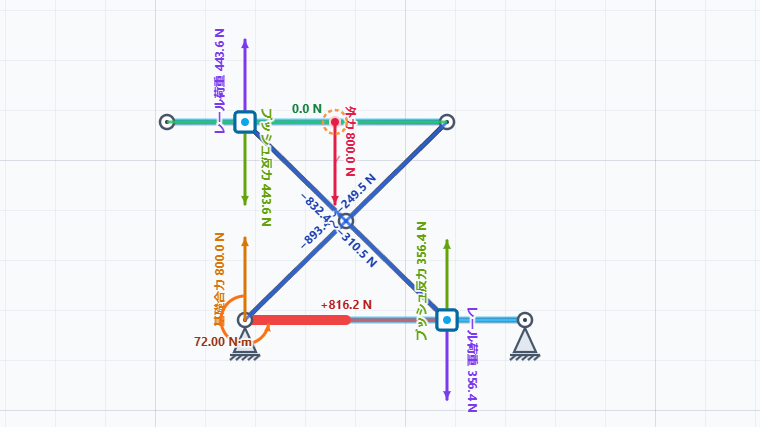

考えている機構を、
画面上で組み立てます。
リンクを置き、拘束と駆動を設定します。再生しながら寸法や配置を変え、狙った動きになるかを確認できます。
対象範囲
2D機構の検討に使う道具です。
詳細解析へ進む前に、機構の形と動きを確かめることを目的としています。
✓ できること
- 2D機構を組むリンク、節点、拘束、駆動を配置する
- 動きを確かめる再生しながら寸法や配置を変える
- 荷重の釣り合いを確かめる外力の反力・保持トルク・残差を確認する
— 対象外
- 強度保証・安全認証最終的な設計判断には使えません
- 応力・たわみ・座屈・疲労詳細な構造解析は行いません
- 3D解析現在は2Dの機構検討が対象です
料金
公開ベータ期間中は、
全機能無料開放。
現在実装済みの機能を無料でお試しいただけます。正式版では一部有料化予定です。
PUBLIC BETA
登録なしで試す
¥0
- 運動・軌跡解析、トラス構造の編集・計算
- 料金プランによるリンク数制限なし
- 複数外力・反力・保持トルクの確認
- DXF出力
FREE
保存して使う
¥0
- メールで無料登録
- 登録なしで試せる全機能
- 端末への保存・再読込
正式版について
AFTER BETA
正式版では一部有料化予定
内容は検討中
- 対象機能・料金・開始時期は未定
- 変更前にサイト上でお知らせします
- 現在、決済・自動課金はありません
- 未実装の機能は無料開放の対象に含みません
無料開放は公開ベータ期間中の提供条件です。保存・読込には無料ログインが必要です。計算の成立条件・対応範囲・安全停止は維持します。大規模な機構では処理に時間がかかる場合があります。利用目的の条件は利用規約をご確認ください。
よくある質問
ご利用前の確認
MECHLINKはCAEですか？
いいえ。詳細なCAEモデルを作る前に、2D機構を組んで動きを確かめるための簡易シミュレータです。
登録しないと使えませんか？
作成と動作確認は登録なしで試せます。保存や読込を使う時に、無料登録をご案内します。
公開ベータで使える範囲は？
実装済みの全機能を無料開放しています。料金プランによるリンク数・外力件数の制限はなく、DXFも出力できます。保存・読込は無料登録・ログイン後に利用できます。計算が成立しない機構や未対応の解析まで扱えるという意味ではありません。
ずっと無料ですか？
全機能の無料開放は公開ベータ期間中です。正式版では一部有料化予定です。対象機能・料金・開始時期は未定で、変更前にサイト上でお知らせします。自動で課金されることはありません。
登録不要
まず、動かしてみてください。
機構の作成と動作確認を、ブラウザですぐに始められます。
